西门子SCL语言5句代码完成IO映射功能
西门子SCL语言5句代码完成IO映射的功能
此代码通过测式,感兴趣的小伙伴敢快试试吧

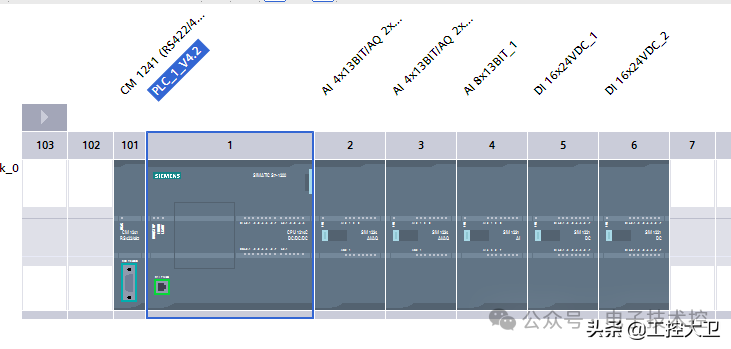

1:新建一个博途项目,添中1214的CPU,再添加2个16点DI模块

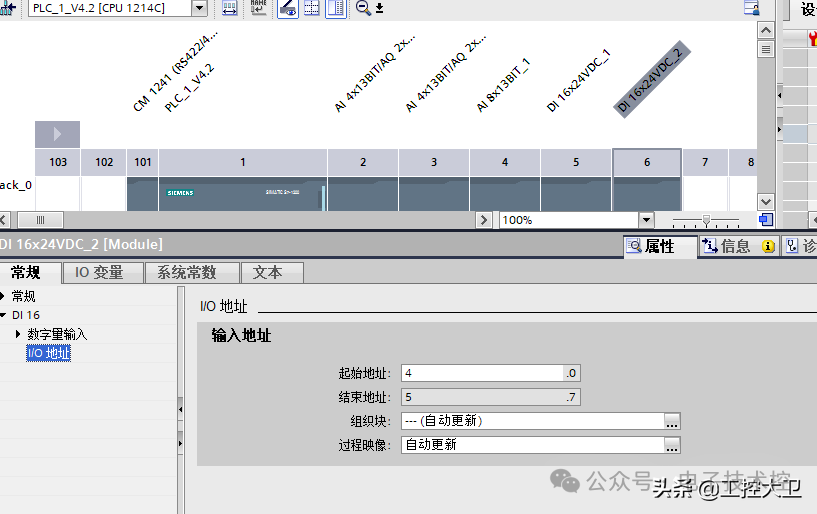

2:把每个DI模块的起始地址要修改一下,要保证是连续的

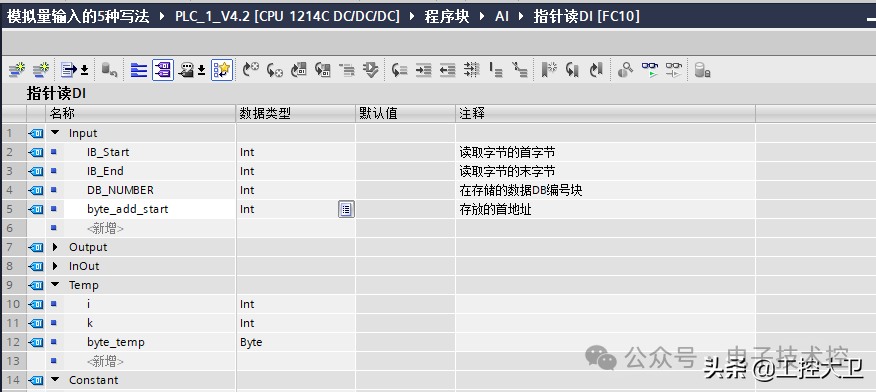

3:新建一个FC块接口为如下图所示

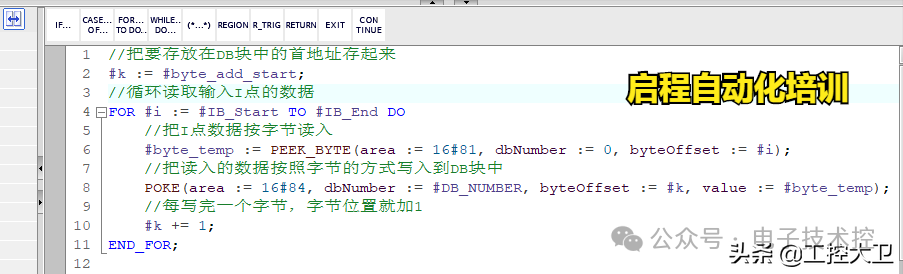

4:FC块的主程序如下图所示

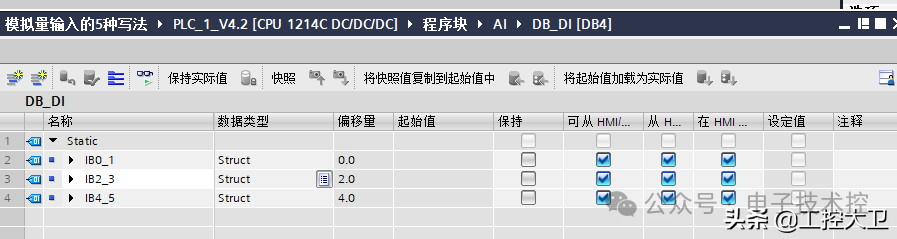

5:新建一个DB块,编号为DB4。

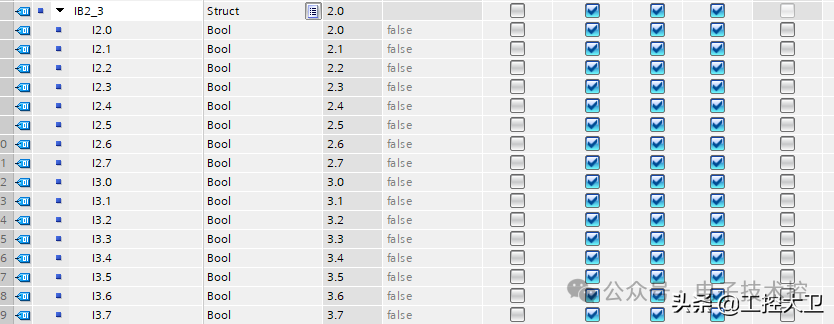

此为CPU上映射后的地址。

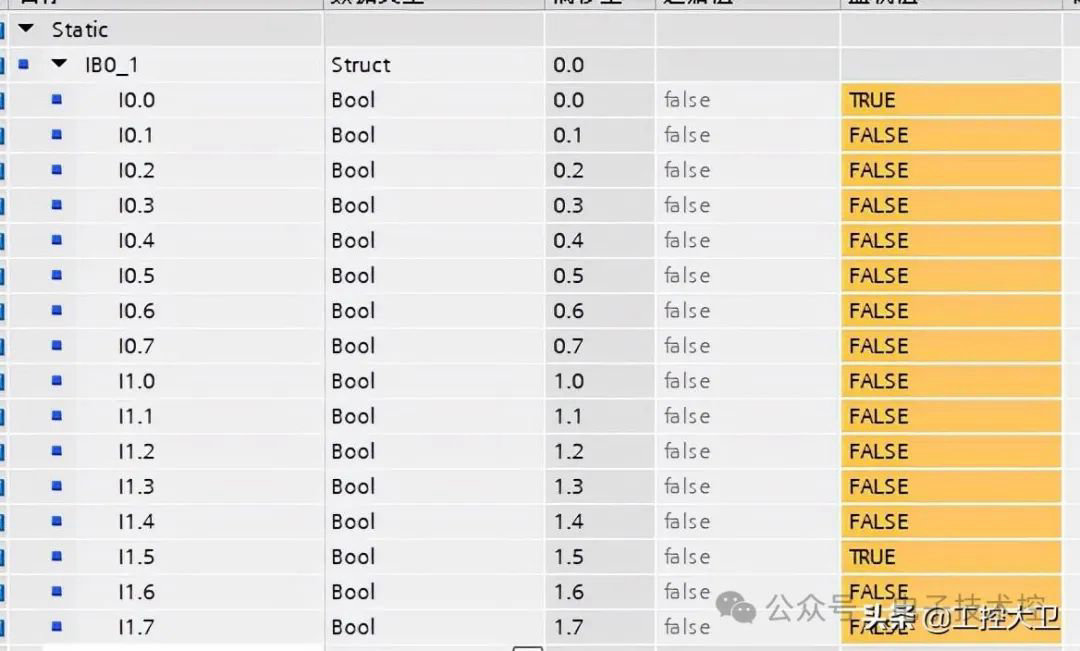

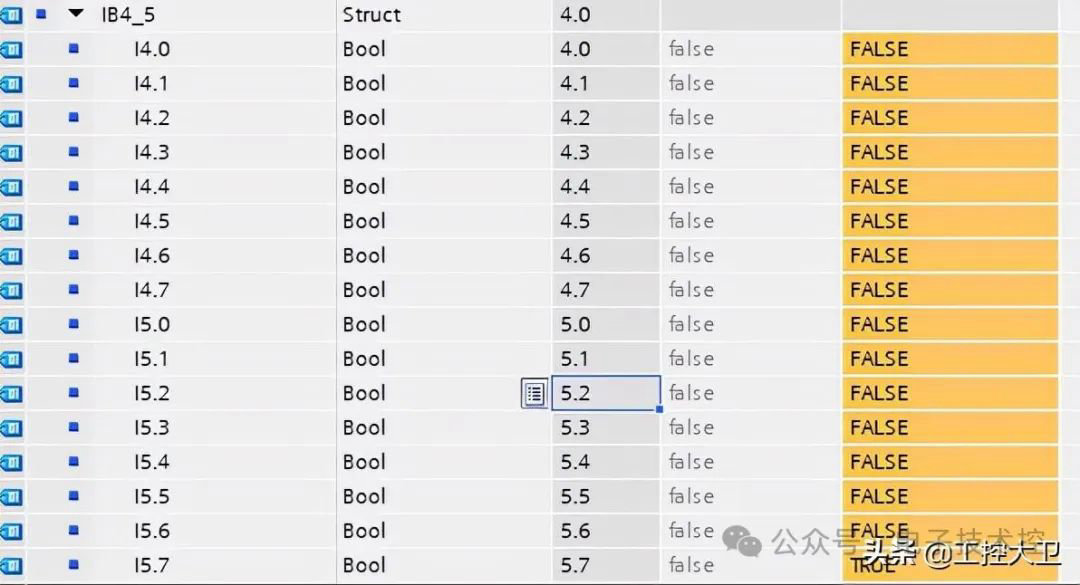

5.1:此为第一个模块映射后的地址,名称可以定义成你想要的,中文也可以。
5.2:此为第二个模块映射后的地址。
6:在强制表添加几个输入I点,把点位强制为1,用以测试程序的正确性可否。
7:观察DB4块中相对应的是否有变化及正确性。

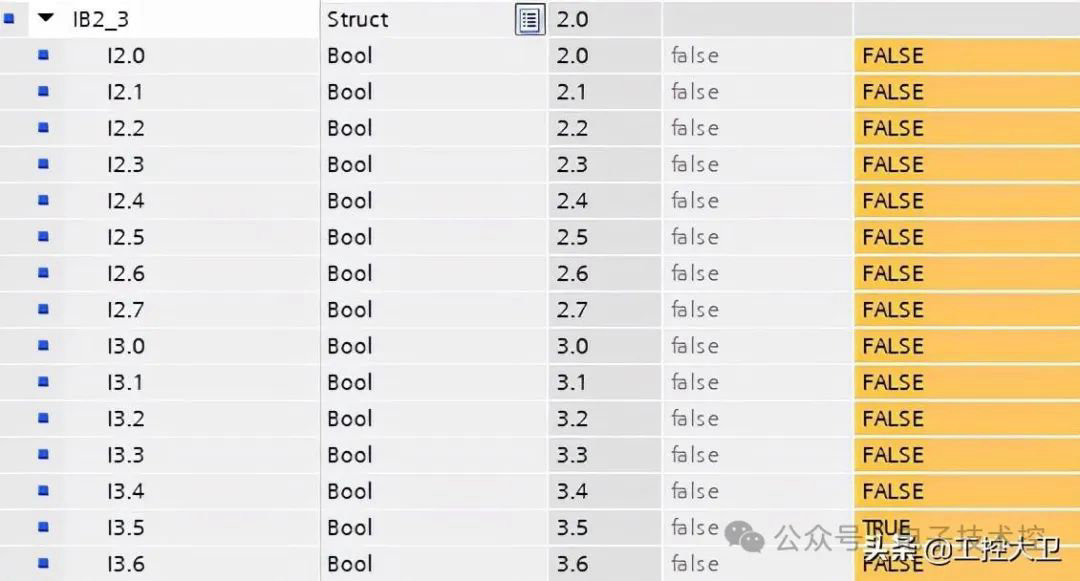

i3.5为1,跟强制表中的一样

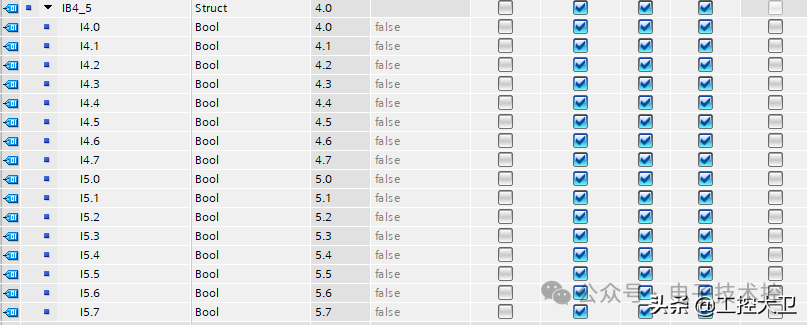

i5.7为1,跟强制表中的一样
