在线式LED自动丝印机⸺SP400
  • 在线式LED自动丝印机⸺SP400

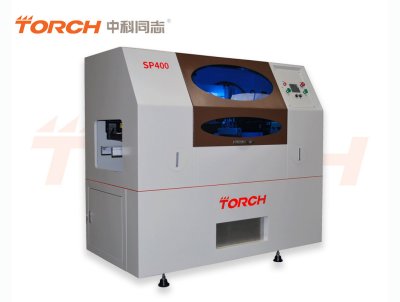

在线式LED自动丝印机⸺SP400

SP400丝印机是国内目前最经济的在线式高精度的LED锡膏印刷机,最适合用于LED灯条的批量化生产使用,PCB板通过传输系统被固定在设计巧妙而灵活的工作平台上,该平台适用于所有单面和双面电路板(选配夹具),PCB板位置的调整、工作平台的移动、刮刀的升降,都是经由精密导轨导向运动,并且配合变频马达的传动。可确保非常准确的运动精度以及极高的重复精度。是目前丝印LED电板板生产的最佳选择。


SP400丝印机是国内目前最经济的在线式高精度的LED锡膏印刷机,最适合用于LED灯条的批量化生产使用,PCB板通过传输系统被固定在设计巧妙而灵活的工作平台上,该平台适用于所有单面和双面电路板(选配夹具),PCB板位置的调整、工作平台的移动、刮刀的升降,都是经由精密导轨导向运动,并且配合变频马达的传动。可确保非常准确的运动精度以及极高的重复精度。是目前丝印LED电板板生产的最佳选择。



1、在线式,可以通过传输系统实现自动进板和出板,印刷完成后自动传输到贴片机的无缝接驳。

2、可选配视觉定位功能。实现电路板MRAK点和印刷钢网MARK的自动定位和视觉校准,达到高精密的印刷效果。

3、标准配置真空吸附功能,有效提升大面积电路板的印刷精度。

4、采用精密马达及线性导轨组装而成,使刮刀座印刷更加稳定。

5、双刮刀印刷,压力可调节,对应气缸精密节流阀调节刮刀升降速度,避免共振发生。

6、印刷头部刀座可向上掀举45°并固定,有利于刮刀装卸及钢版清洗。

7、印刷头部可向前移动固定,配合钢板图样的位置,以取得最佳印刷效果。

8、印刷平台与钢板间距水平,伴有精密模组调整设定。

9、印刷机械臂可分别左右调整适用于650~1200mm不同尺寸的电路板。

10、组合式印刷平台定位PIN,设定简单、换装迅速,适用于单面基板的生产作业。

11、校板方式采用手臂(钢板)移动配合印刷物(台板)X、Y、Z、校正和调整快速准确。

12、电气动作采用微电脑PLC控制,人机界面触摸控制,并可自由选择单词/双次刮印及自动等方式。

13、整机通过软件调整印刷速度,自动视觉校准等,实现自动化印刷生产。

型号SP400
最大印刷PCB XxY尺寸1200X300mm
印刷台面XxY方向尺寸1200X350mm
最大模板XxY方向尺寸1300X550mm



了解更多产品信息,请扫码咨询。


江苏营销中心生产基地
地址:江苏省泰兴市高新区科创路18号
上海分公司:
地址:上海市共和新路340号宝丰大厦1806室
邮编:200070
电话:13331091975
传真:010-51662451-8002
E-mail:sales@torch.cc
你可能还喜欢
  • 手动点胶机—TD2000D

    手动点胶机—TD2000D

  • 全自动视觉点胶机—D3

    全自动视觉点胶机—D3

  • 全自动点胶机—TD4310D

    全自动点胶机—TD4310D

  • 全自动点胶机⸺TD3310

    全自动点胶机⸺TD3310

  • 在线式LED自动丝印机⸺SP400

    在线式LED自动丝印机⸺SP400

  • 手动真空贴片器——T028

    手动真空贴片器——T028

  • 半自动精密锡膏印刷机——T1100A

    半自动精密锡膏印刷机——T1100A

(一)针筒压力; (二)滴胶时间; (三)针嘴大小来控制滴出...
全自动视觉三轴/四轴精密点胶机是一种通用电子生产设备,具有结...
双工位全自动点胶机是一种通用电子生产设备,具有结构紧凑、操作...
台式三轴点胶机是一种通用电子生产设备,具有结构紧凑、操作方便...
SP400丝印机是国内目前最经济的在线式高精度的LED锡膏印...

手动点胶机—TD2000D

(一)针筒压力; (二)滴胶时间; (三...

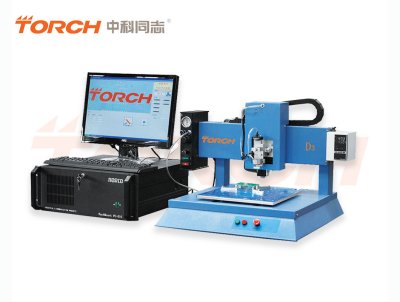

全自动视觉点胶机—D3

全自动视觉三轴/四轴精密点胶机是一种通用...

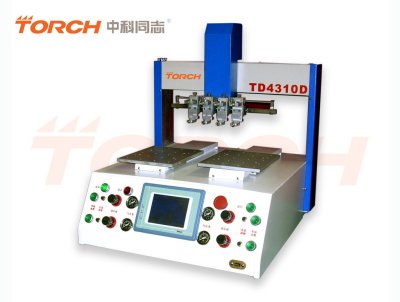

全自动点胶机—TD4310D

双工位全自动点胶机是一种通用电子生产设备...

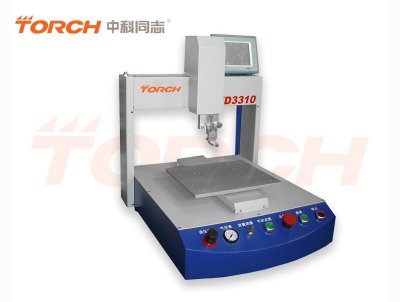

全自动点胶机⸺TD3310

台式三轴点胶机是一种通用电子生产设备,具...

在线式LED自动丝印机⸺SP400

SP400丝印机是国内目前最经济的在线式...

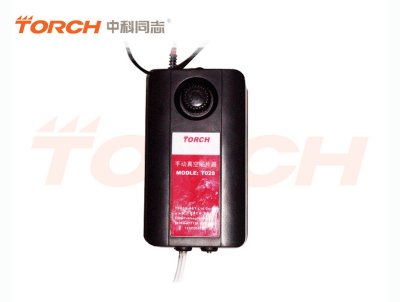

手动真空贴片器——T028

SMT防静电真空吸笔是手动表面贴装技术的...

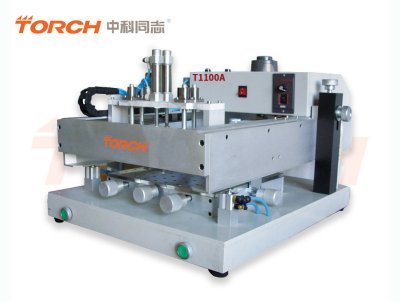

半自动精密锡膏印刷机——T1100A
