研发打样专用视觉贴片机——T3
  • 研发打样专用视觉贴片机——T3

研发打样专用视觉贴片机——T3

一款可以自动贴装短带料和散装IC的自动贴片机。 最多可满足124种8MM以上短带料的贴装。 一款标配就可以贴装 0201 元件的高精密贴片机。 可以贴装 QFP 的最大面积:38*38MM。 可以贴装0.5MM 间距以上的 QFP,可以贴装 BGA。 配置光栅尺,实现整机的高精密运动控制和高精密重复贴装。 整机可选配具备元件首件带电检测功能,确保装配到电路板上面的元器件都是正确无误的。

一款可以自动贴装短带料和散装IC的自动贴片机。

最多可满足124种8MM以上短带料的贴装。

一款标配就可以贴装 0201 元件的高精密贴片机。

可以贴装 QFP 的最大面积:38*38MM。

可以贴装0.5MM 间距以上的 QFP,可以贴装 BGA。

配置光栅尺,实现整机的高精密运动控制和高精密重复贴装。

整机可选配具备元件首件带电检测功能,确保装配到电路板上面的元器件都是正确无误的。

整机采用天然花岗岩一体化设计制造的超高精密运动平台技术,有效保证贴片机长期使用运动精度不发生改变。同时一体化的结果还具有非常优秀的抗震能力。

整机采用高速运动系统和高精密级导轨,有效提高贴片精度。

不停机扫描拍照技术,让图像高速拍照和高速识别贴装称为现实。

整机采用专业工业相机和高品质镜头,确保视觉对位的高精度和准确度,完成高精密元器件的视觉对位贴装。

可自动视觉编程,编程简单,方便初学者便用。同时可以导入电路板数据,方便小批量多品种产品的生产模式。

可选配离线编程软件,实现新产品高速导入。

电路板定位装置,方便各种电路的贴装。

高性价比全自动贴片机,适合样板打样、短带贴装等。

可手动自由更换 6种不同的吸嘴。

整机具备电路板高度自动检测功能和元器件拾取失败的报警功能,有效提高生产质量。

GF 款电动喂料器(8mm,12mm,16mm,24mm,32mm,44mm,56mm)                      吸嘴(6 种吸嘴,可以接受异形件的吸嘴定制)                       QS48 组件(可以贴装 48*48MM 的 IC)

 IC托盘                             短带喂料器                  振动喂料器                    IC盘式喂料车(5层)                 离线编程软件


泰姆瑞依托德国的技术和品质管理,主要服务于市场的客户,致力于提供性价比的产品和的服务。公司坐落于北京市通州区金桥科技产业基地联东U谷工业园中区15栋,产品和服务主要有:全自动视觉贴片系统,精密数控机床系统,自动化控制软件和伺服系统;还有专门的以客户为导向的定制服务。



型号
T3
贴片头数量
1组贴片头
最大移动范围660X460mm
XY轴分辨精度±0.001mm
了解更多产品信息,请扫码咨询。


江苏营销中心生产基地
地址:江苏省泰兴市高新区科创路18号
上海分公司:
地址:上海市共和新路340号宝丰大厦1806室
邮编:200070
电话:13331091975
传真:010-51662451-8002
E-mail:sales@torch.cc
你可能还喜欢
  • 银浆预烘系统——N300A

    银浆预烘系统——N300A

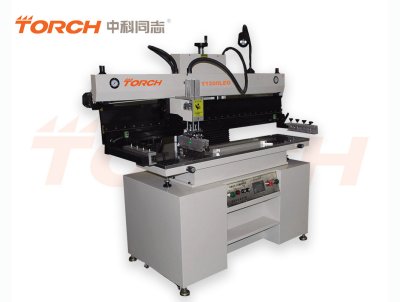

  • 半自动锡膏印刷机 ⸺ T1200LED
