SMT贴片是干什么的？SMT贴片工艺流程介绍

smt贴片是干什么的?

Smt贴片其实就是一系列基于PCB的处理过程。

SMT是一种表面贴装技术，是电子组装行业中流行的技术和工艺， SMT贴片是基于PCB，首先，将焊接材料锡膏印刷到PCB裸板的焊盘上 然后，使用贴片机（延伸阅读：贴片机组成部分及结构概述）将电子元器件贴装到PCB裸板的焊盘上， 接着，将PCB板送入回流焊，进行焊接，SMT贴片就是经过一道道的工序，将电子元器件贴装到PCB裸板上。

SMT贴片工艺流程介绍

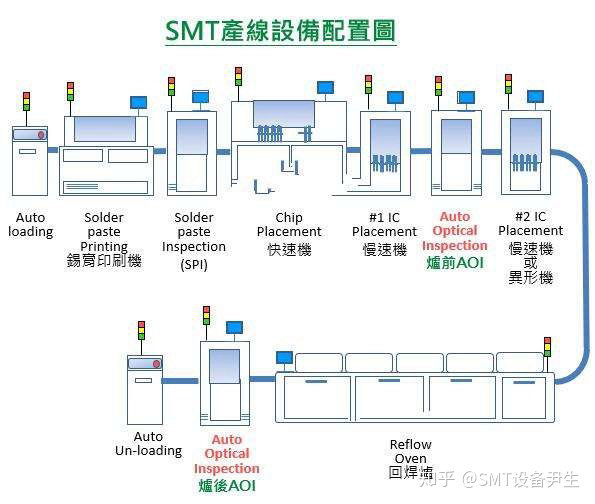

SMT贴片基本工艺构成要素：丝印、检测、贴装、回流焊接、清洗、检测、返修

1、丝印：将锡膏或贴片胶漏印到PCB的焊盘上，为元器件的焊接做准备。所用设备为（钢网印刷机），位于SMT生产线的最前端。

2、检测：检测印刷机锡膏印刷的质量，查看PCB板印刷的锡量和锡膏位置，检查锡膏印刷的平整度与厚度，查看锡膏印刷是否偏移以及印刷机锡膏钢网脱模是否出现拉尖现象等，所用设备为（SPI）锡膏厚度检测仪。延伸阅读：SPI是什么？SPI检测是什么意思？SPI检测设备的作用是什么？

3.贴装：其作用是将表面组装元器件准确安装到PCB的固定位置上。所用设备为贴片机，位于SMT生产线中丝印机的后面。
4.回流焊接：其作用是将焊膏融化，使表面组装元器件与PCB板牢固粘接在一起。所用设备为回流焊炉，位于SMT生产线中贴片机的后面。
5.清洗：其作用是将组装好的PCB板上面的对人体有害的焊接残留物如助焊剂等除去。所用设备为清洗机，位置可以不固定，可以在线，也可不在线。
6.检测：其作用是对组装好的PCB板进行焊接质量和装配质量的检测。所用设备有放大镜、显微镜、在线测试仪（ICT）、自动光学检测（AOI）延伸阅读：什么是AOI？详解自动光学检测设备aoi、X-RAY检测系统、功能测试仪等。位置根据检测的需要，可以配置在生产线合适的地方。
7.返修：其作用是对检测出现故障的PCB板进行返工。所用工具为烙铁、返修工作站等。配置在生产线中任意位置。
