    锡膏印刷机常见的缺陷与解决方法

    锡膏印刷机在SMT生产中常常能看到各种不良缺陷,为了解决SMT新人的生产困惑和压力,汇总常见的缺陷与解决方法如下:

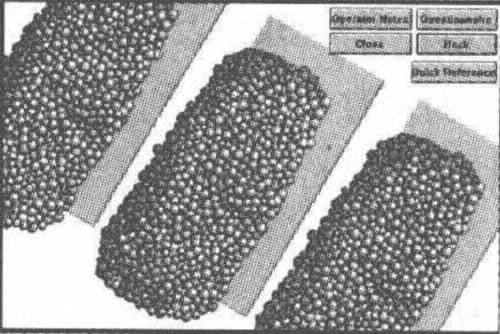

    锡膏印刷机缺陷1:锡膏偏移


    锡膏偏移的原因:

    1. 坐标偏移;
    2. Mark识别不良;
    3. 钢网固定松动;
    4. PCB停板时不平稳;
    5. CAMERA碰到PCB;
    6. Mark识别雪花;
    7. 某AXIS松动或电动机/电动机驱动卡异常;

    锡膏偏移不良缺陷的处理方法:

    • 调整坐标;
    • 视觉矫正或重写Mark;
    • 检查钢网固定;
    • 检查定位针、托盘治具及真空能否吸稳PCB;
    • 锁好CAMERA盖子;
    • 整理扎紧信号线,检查视觉处理盒接线是否松动,更换CAMERA;
    • 观察确认哪个方向偏移,对应检查AXIS固定螺钉、联轴器、电动机驱动卡/电动机;

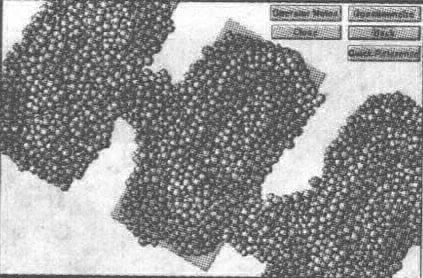

    锡膏印刷机缺陷2:锡膏连锡

    印刷锡膏连锡不良缺陷

    锡浆太稀;

    钢网与PCB有间隙;

    刮刀刮不干净;

    钢网擦拭不干净;

    钢网开孔问题;

    锡膏连锡不良缺陷的处理方法

    更换锡浆;

    检查定位针、托盘治具,SNAP OFF写为0,重测钢网高度;

    检查刮刀是否装好,重测刮刀水平;

    检查钢网擦拭,定时人工手动擦拭;

    重开钢网;

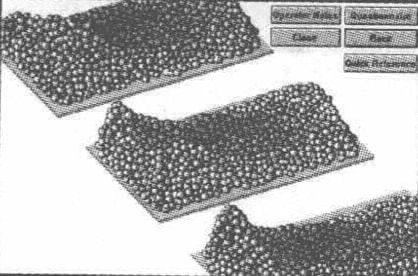

    锡膏印刷机缺陷3:印刷锡膏拉尖

    印刷锡膏拉尖不良缺陷

    钢板损坏;

    印刷区域热或锡膏黏;

    刮刀钝;

    刮刀压力太低;

    刮刀片损坏;

    基板不良;

    印刷间隙;

    印刷锡膏拉尖不良缺陷的处理方法

    锡膏印刷前检查钢网是否合格;

    检查来料是否合格;

    检查设备各参数是否正常;

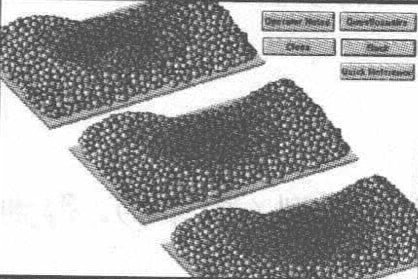

    锡膏印刷机缺陷4:锡膏中心凹陷

    印刷锡膏中心凹陷不良缺陷

    印刷区域热或锡膏黏;

    刮刀压力太高;

    基板不良;

    锡膏中心凹陷不良缺陷的处理方法;

    锡膏印刷前检查锡膏来料是否正常;

    检查刮刀压力是否正常;

    检查PCB来料是否合格;

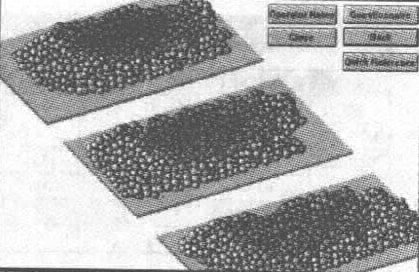

    锡膏印刷机缺陷5:锡膏印刷不完整

    不完整印刷不良缺陷

    钢板锡膏塞孔;

    钢板损坏;

    旧的或过千的锡膏;

    刮刀损坏或钝掉;

    刮刀压力过低;

    刮刀压力过高及锡膏有异物;

    基板不良;

    印刷偏移;

    锡膏印刷不完整不良缺陷的处理方法

    规范钢网用完及使用前,通过背光灯认真检查钢网孔的是否完好;

    使用前后,认真检查刮刀是否破损;

    使用前检查锡膏印刷机刮刀压力参数;

    印刷前抽检PCB来料是否正常;

    以上内容是锡膏印刷机常见的缺陷与解决方法,希望能帮到新手解决SMT生产中的实际问题。若有补充或纠正错误之内容,欢迎来电来函交流。
